雷達表面流速測流系統采用脈沖雷達技術進行非接觸式流速測量

雷達表面流速測流系統是一款全自動明渠流量遙測設備。系統采用脈沖雷達技術，通過非接觸方式同步測量水位和表面流速，實時計算流量。不受溫度、濕度、降雨、漂浮物和渾水條件影響。

在河道水文監測、灌區流量計量以及城市排水管理中，獲取準確的明渠流量數據是水利調度的基礎。然而，傳統接觸式測流設備需要將傳感器浸入水體，在實際運行中經常遇到水草纏繞、泥沙淤積和汛期洪水沖擊等問題，設備維護頻率較高，故障率也不容忽視。雷達表面流速測流系統提供了一種非接觸式的解決方案。該系統通過立桿懸空架設在明渠或河道的規則斷面正上方，全程不接觸水體，從根本上避免了雜物纏繞和腐蝕對測量造成的影響，實現了真正意義上的全天候無人值守自動監測。

雷達表面流速測流系統的工作原理基于脈沖雷達技術。系統向下發射雷達波束，波束擊打在水體表面后形成回波，利用多普勒效應中頻率偏移數值換算出水體表面流速。內置的雷達水位傳感器同時向下發射調頻連續波，通過測量發射與接收之間的頻率差來采集斷面水位深度。遙測終端機接收流速和水位兩組現場數據后，結合該斷面預設的幾何參數，通過速度面積法公式自動計算出該斷面某一時刻的瞬時流量。整套設備將流速監測、水位監測和流量數字運算整合在一臺主機內。

該系統的適應能力覆蓋了絕大多數明渠測流場景。雷達波對水體中的泥沙顆粒和懸浮物不敏感，測量不受水質清澈度的制約。設備采用全封閉式外殼結構，防護等級達到IP65以上，具備防鹽霧和抗腐蝕能力，能夠持續運行于高溫、高濕、雨雪等氣候條件中。設備不需要在渠道內部預埋或者安裝任何阻水構件，對渠道原有的水流狀態不構成額外的人工影響，測量過程自然且無附加誤差。在灌區日常配水計量和河道洪水路由比測這兩種核心應用場景下，這套系統都能夠在保持高頻數據輸出的前提下長時間穩定工作。

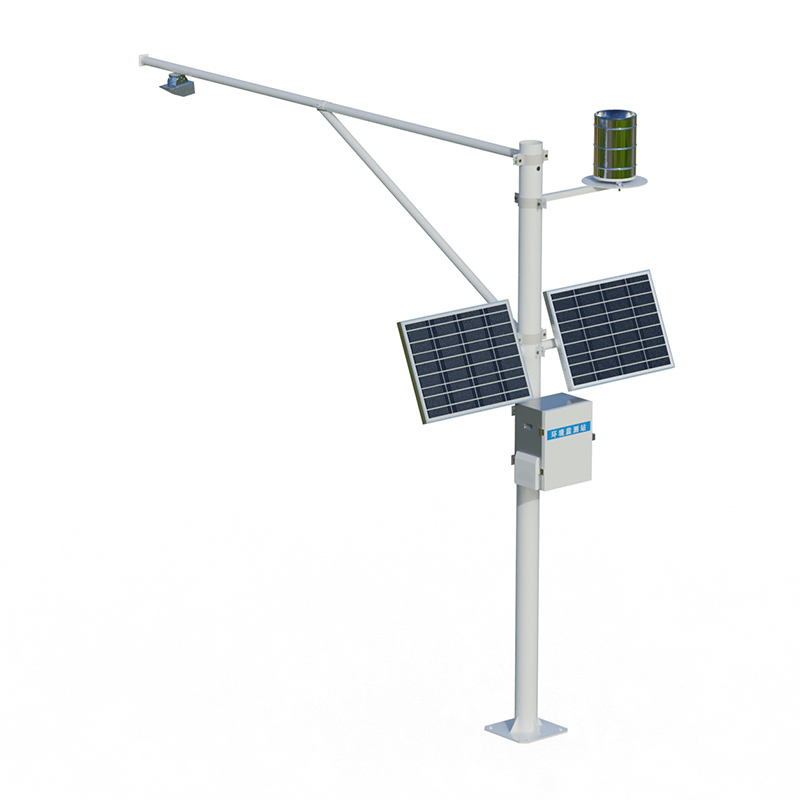

在實際的工程部署中，雷達表面流速測流系統通常由雷達水位表面流速流量一體機、遙測終端機RTU、太陽能供電系統、立桿與支架、避雷接地五部分組成。太陽能電池板和蓄電池組合為系統供電，不需接入市政市電，在野外無電區域也能實現全年不間斷運行。遙測終端機支持4G、北斗等多種無線傳輸方式，可將實時流速、水位、流量數據遠程上傳至水文監測平臺，具備數據緩存和斷點續傳功能，網絡條件不穩定時不會造成數據丟失。灌區管理部門通過平臺即可查看各渠口的適時流量，為科學灌溉和節水調度提供精準的數據依據。
